ASAP光源文件格式解析

更新时间：2016-09-27 18:01:26•点击：5792 • 技术前沿

ASAP的dis是以二进制文件，按以下格式存储：

1.每组数据的长度是28 bytes；

2.每个dis文件包含5行头文件；

3.从第六行开始是光线数据；

具体的信息如下：

1

4 bytes,整数型：247+1024*number of rays

24 bytes，没有利用

2

24 bytes，字符型：Title，没有完全使用的，空格占位

4 bytes，整数型：7 （光线由7个数据表示）

3

8 bytes，字符型：”Tot Flux“

4 bytes，浮点型：记录dis文件的流明数

16 bytes，字符型：”XYZABCF MM“

4

16 bytes，字符型：”Ray number“

4 bytes，浮点型：1.0

4 bytes，浮点型：光线数目

4 bytes，整数型：-光线数目

5

16 bytes，字符型：”Wavelength“

4 bytes，浮点型：0.0

4 bytes, 浮点型：0.0

4 bytes， 整数型：-1

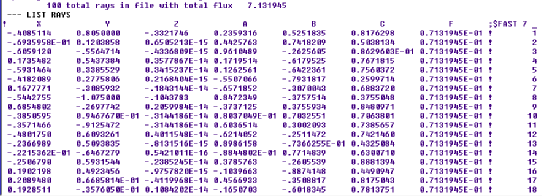

6

4 bytes，浮点型：x坐标，光线起始点。

4 bytes，浮点型：y坐标，光线起始点。

4 bytes，浮点型：z坐标，光线起始点。

4 bytes，浮点型：光线在x分量。

4 bytes，浮点型：光线在y分量。

4 bytes，浮点型：光线在z分量。

4 bytes，浮点型：光线携带的能量。

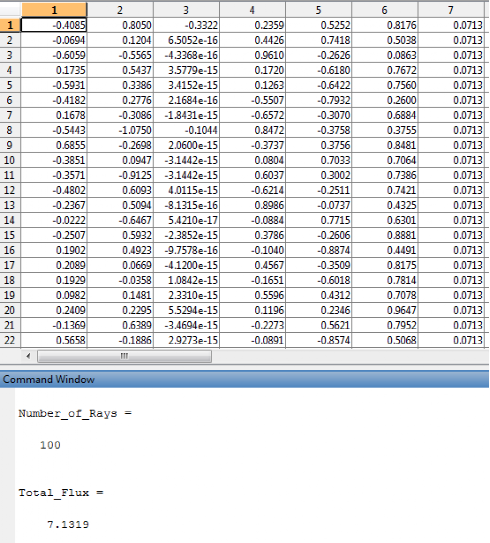

现在dis文件的具体存储格式已知晓，我们就可以用MATLAB读取dis文件了。
